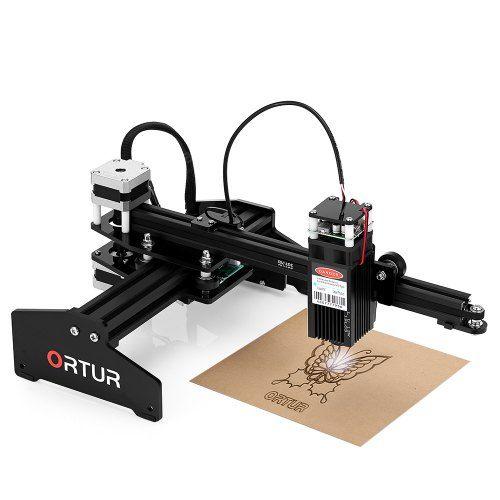

Les caractéristiques du Laser Master 15W de Ortur
- Carte mère 32 bits avec puce STM32
- Vitesse de 0 à 3 000 mm par minute
- Puissance du laser réglable entre 0 et 1 000
- Grave : bois, bambou, carton, plastique, cuir, PCB, oxyde d’aluminium, galvanoplastie non réfléchissante et métal finition peinture, couteau d’art noirci…
- Découpe : carton, tissu non tissé, bois minces, quelques feuilles de plastique minces…
- Capteur de protection : si l’appareil est déplacé, le laser s’éteint
- Sécurité : si le laser est allumé et immobile, il s’éteint
- Le laser peut être faiblement activé pour déterminer la position exacte de la gravure
- Grande zone de gravure et de découpe de 160 x 150 mm
- Résolution d’image réglable (standard 300 DPI)
- La précision du mouvement des axes X et Y est de 12,5 µm
- Profils en aluminium
- Laser puissant de 15 W (puissance lumineuse d’environ 4500 mW) inclus
- Longueur d’onde laser (nm) : 445 ± 5 nm
- Câble USB et alimentation inclus
- Logiciel LaserGRBL gratuit à télécharger (Windows uniquement)
- Les formats d’images : JPG, PNG, SVG, BMP et autres sont traités
Ortur Laser Master 15 W, l’assemblage
Le colis est livré très bien emballé. Le montage est très simple et rapide à effectuer. Parmi les pièces disponibles dans le carton, on retrouve aussi du papier, des planches en bois et une petite plaque en métal pour les premiers tests du laser. Pour la sécurité, des lunettes de protection sont également fournies.
Il faut dans un premier temps assembler les axes X et Y à l’aide de 4 écrous et rondelles. Ensuite, on doit fixer le laser a l’aide de deux vis, mettre un collier de serrage et brancher les connectiques des moteurs. C’est tout et ça prend entre 5 et 10 minutes grand maximum !
Première connexion et logiciel
Une fois monté, je n’ai rien pu faire avec l’Ortur Laser Master 15W. Un problème de carte m’a empêché de pouvoir l’utiliser. Après plusieurs tests et vérifications réalisés avec le support GearBest, la célèbre boutique en ligne chinoise m’a envoyé un nouveau graveur.
L’Ortur Laser Master est pilotable via un port USB. Le graveur possède deux boutons poussoir, un on/off et un reset.
La documentation fournie et très bien détaillée bien qu’en langue anglaise uniquement. Elle est très souvent mise a jour sur ce lien Dropbox avec une version en français. On y retrouve toutes les étapes d’utilisation du Laser Master, de la mise à jour du firmware à l’utilisation du logiciel GRBL LASER en passant par le dépannage. Le tout est illustré par des vidéos explicatives qui présentent notamment tous les dispositifs de sécurité.
Il faut noter que la Ortur LaserMaster ne s’utilise que depuis un PC Windows. Le logiciel n’est compatible qu’avec ce système d’exploitation et la machine ne fonctionne pas en mode autonome. Il n’y a pas de port USB ni d’emplacement pour glisser une carte SD, seul un port USB est présent. Il faut donc utiliser un câble USB Type B vers USB Type A pour connecter la graveuse à l’ordinateur et la piloter de cette façon.
Ortur Laser Master, les différents tests
Les gravures
Le laser 15W permet de graver beaucoup de types de matériaux, même de l’acier. Il faut utiliser le logiciel pour faire le focus (la mise au point) du laser en fonction de l’épaisseur du matériau à graver.
Avant chaque gravure, l’appareil se met en état “home” grâce aux end-stop (capteurs de fin de course).
Acier après 20 passes à grande puissance et petite vitesse
Gravure sur du papier à faible puissance et grande vitesse
Découpe du bois à puissance forte et vitesse moyenne en 5 passes
